アンクルモール工法

　　　 （１）推進可能な土質は、粘性土・砂質土・砂礫・玉石混じり砂礫・土丹・固結土・軟岩と広範囲にわたる。 　　　 （２）操作盤に映る掘進機の位置を確認しながら操作することで、非常に高い推進精度が得られる。

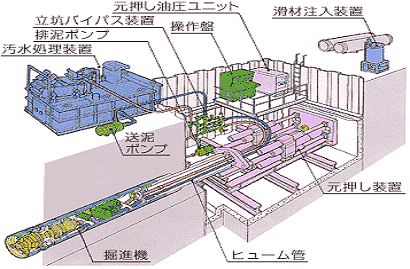

本工法は、偏心回転運動を行うｶｯﾀﾍｯﾄﾞとｸﾗｯｼｬを備えた掘進機を先導体として、元押し装置・流体輸送装置・泥水処理装置及び滑材注入装置等により構成されるｼｽﾃﾑを用いて、推進管を立坑等からの遠隔操作により推進する泥水式推進工法である。ｱﾝｸﾙﾓｰﾙは、機械前面のｽﾎﾟｰｸ型ｶｯﾀで地山を掘削し、ｺｰﾝﾛｰﾗの偏心回転運動により、外側ｺｰﾝとｺｰﾝﾛｰﾀから構成されるｸﾗｯｼｬで取り込んだ玉石を破砕する掘進機である。

掘削した土砂は、排泥ﾎﾟﾝﾌﾟにより、地上の泥水処理装置まで輸送され、土砂ならびに泥水に分離される。

本工法では、土圧に対しては、推進ｼﾞｬｯｷによる元押し推力により掘進機前面を地山に押し付け、ｸﾗｯｼｬ内に掘削した土砂を充満させて崩壊を防ぎ、地下水圧に対しては、送泥水圧によりﾊﾞﾗﾝｽをとり切羽の安定を図っている。

掘進機の方向制御は、発進立坑内に据え付けたﾚｰｻﾞｾｵﾄﾞﾗｲﾄで推進施工計画線を照射し、掘進機内ﾀｰｹﾞｯﾄに映るﾚｰｻﾞｽﾎﾟｯﾄの推進計画線からのｽﾞﾚをﾃﾚﾋﾞｶﾒﾗで常時ﾓﾆﾀしながら、掘進機内の方向修正ｼﾞｬｯｷを操作することにより行う。元押し装置は、ｽﾄﾛｰｸ長約3mで推進管1本をｽﾄﾗｯﾄなしで連続的に推進することができる。
